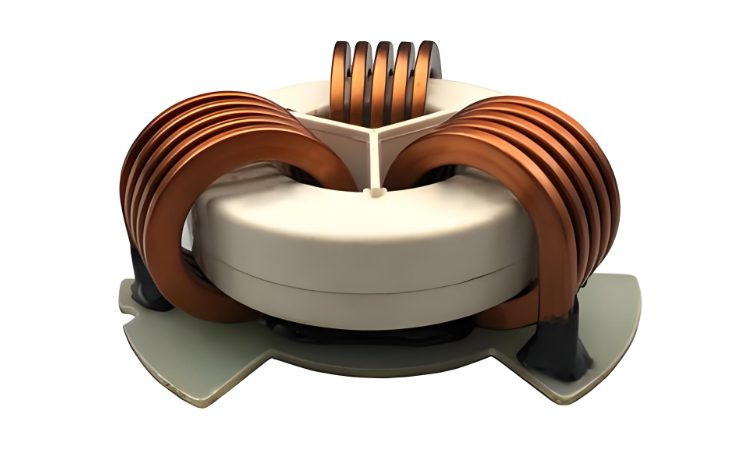

三相共模线圈自动化加工

产品介绍

三相共模线圈自动化加工需注意以下事项，结合生产工艺及质量控制要点整理如下：

一、设备与物料准备

设备检查‌：加工前需确认自动组装线各模块（切割、焊接、绝缘等）运行正常，重点检查电气系统、液压系统及机械传动部件的稳定性。

物料管理‌：确保线圈、磁芯、绝缘材料等符合规格，避免因材料缺陷导致短路或磁芯饱和。

工具校准‌：压线板、划线板等工具需光滑无毛刺，防止损伤导线或绝缘层。

二、绕制工艺控制

导线绕制‌：

采用单层绕制方式，减少寄生电容并增强瞬时电压承受能力。

绕制时保持导线排列整齐，避免交叉或扭曲，防止局部过热或绝缘失效。

磁芯选择‌：优先选用高磁饱和度的磁芯材质，确保大电流通过时磁芯不饱和。

接线对称性‌：三相绕组需保持几何和电气对称，避免因电流不平衡引发短路风险。

三、绝缘处理要求

线圈与磁芯绝缘‌：磁芯需与线圈完全隔离，防止瞬时过电压导致击穿短路。

导线间绝缘‌：每匝导线应独立绝缘，绕制后检查匝间耐压性能，确保无短路隐患。

端部防护‌：线圈端部需修整为喇叭口形状，避免与外壳或转子干涉，并包裹绝缘套管。

四、自动化参数控制

速度与稳定性‌：加工速度需与设备负载匹配，防止过快引发机械震动或定位偏差。

夹紧力调整‌：物料夹持力度需适中，避免损伤线圈表面或磁芯结构。

阻抗匹配‌：根据设计频率调整线圈绕制参数，确保共模阻抗符合滤波频段需求。

五、质量检验与调试

外观检查‌：加工后确认线圈无裂纹、变形或绝缘层破损，端部尺寸符合公差要求。

电气测试‌：通过耐压测试验证绝缘性能，并检测电感量、阻抗等参数是否达标。

动态调试‌：模拟实际工况测试三相电流平衡性，确保无异常发热或电磁干扰。

六、环境与维护

定期清理设备内部异物，防止物料残留影响机械精度或造成短路。

加工环境需保持干燥洁净，避免粉尘或湿气降低绝缘性能。

通过以上措施，可提升三相共模线圈的自动化加工效率与产品可靠性，同时满足电磁兼容性与长期稳定性的要求。
